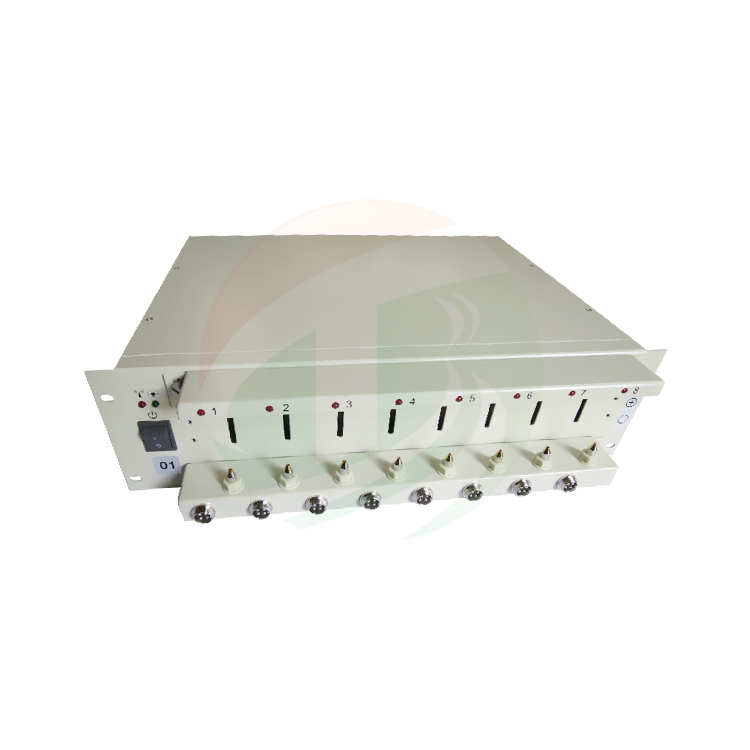

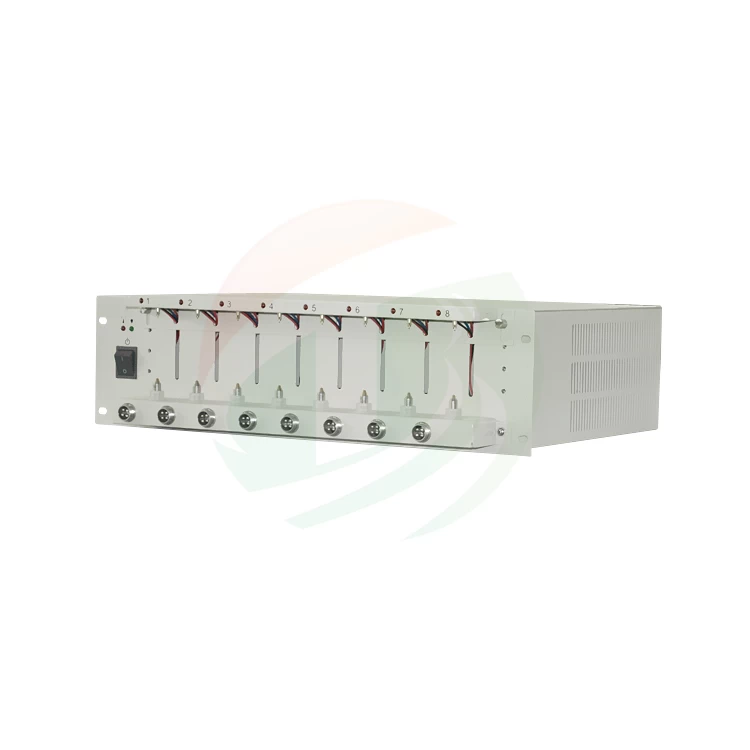

5V3A Battery Analyzer

Model

5V3A Battery Analyzer         TOB-BTS-5V3A

Electricity requirement

110V AC or 220V AC

Power Consumption

224W

Current

Range: 6.0mA – 3000mA

Accuracy: ±(0.05% of reading + 0.1% of range)

Voltage

Range: 10mv-5v for charging, 2.5v-5v for discharging

Accuracy: ±(0.05% of reading + 0.1% of range)

Max. measurement cycles

1-65535 cycles

Channels

Eight independent programmable channels

Each channel can set different working modes and functions independently

Programs &

Software

1.1 The software is included to set various working modes for

measuring capacity and life cycle for all types of rechargeable batteries

1.2 Working modes Include constant current discharge, constant current charge,

constant voltage charge, rest, cycles, etc.

1.3 Limited threshold conditions include voltage, current, time, capacity,

negative voltage slope, etc.

1.4 With real-time monitoring windows and integrated graph/data windows,

the testing process can be observed more directly and efficiently

1.5 During the test, the software will provide instructions and warnings for assistance

Test Reports and

Curves for analysis

2.1 Different types of curves can be created by software base on user definition.

(Voltage-time curve, current-time curve, capacity-voltage curve, loops

times-charge/discharge capacity curve, loops times charge/ discharge efficiency curve, etc)

2.2 Data reports are created by software.

User can easily compare the performance of the batteries tested in channels both visually

and statistically

Protection and

Auto-recover

If power failure occurs during testing, the system will shutdown all operating channels.

Once power is recovered, the system will automatically resume those stopped channels

and ensure that the test is normally conducted, so that no cases will lose any data.

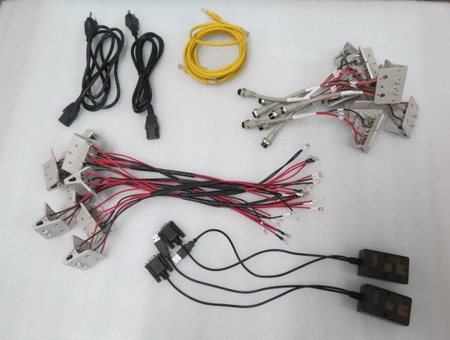

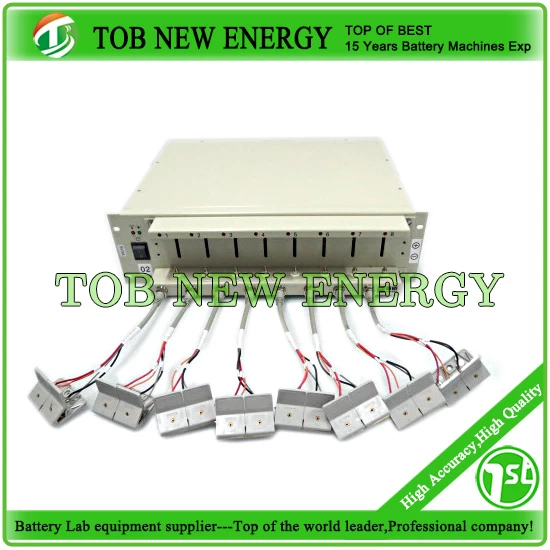

Battery Holders

8 alligator clips with cable for universal connecting

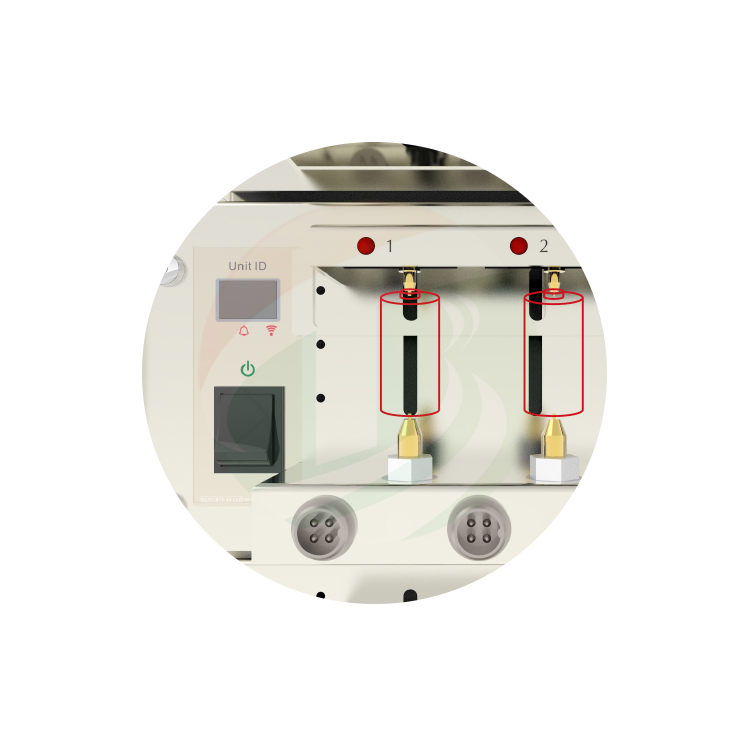

8 spring load holders with adjustable length for measuring cylinder battery upto 70mm(H)

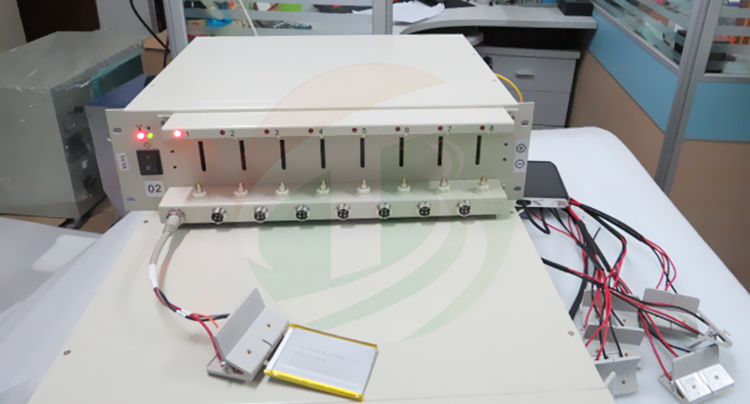

8 Polymer battery tester clamps for pouch cell testing

Warranty

One Year limited warranty with lifetime support

Application Notes

3.1 New buyers must buy the software-installed laptop to avoid trouble from installation.

If you like to run multiple battery analyzers on one Laptop,

you can just buy multiple analyzers with one laptop which is offered at a discounted price.

3.2 Customer can easily combine up to 20 battery analyzers by using normal Ethernet cable

connector via one computer.

3.3 You may order movable rack to organize the battery analyzers

Product Dimensions

485mm(L) * 508mm(W) *263mm(H)

Net Weight

11.5 kg (26 lbs)
