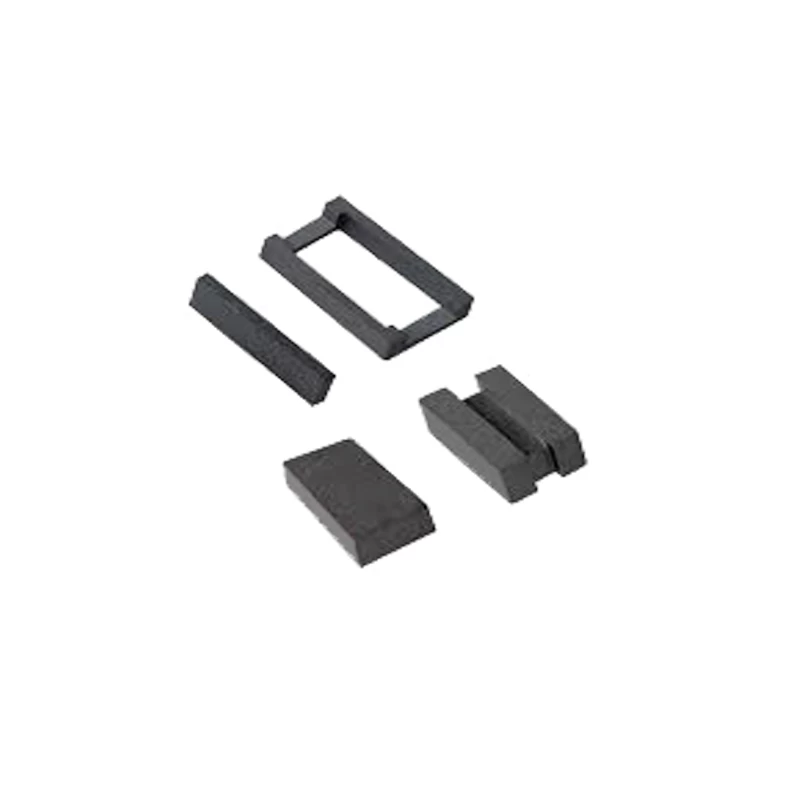

High Stability Ferrite Core UI Series Ferrite Core for Inductor and Transformer

TYPE

Dimension:mm

A

B

C

D

E

F

K

A1

B1

I

UI7.7

19.6±0.25

7.7±0.2

2.2±0.05

17.0±0.2

5.9±0.2

3.3±0.1

1.15±0.05

19.9±0.3

2.9±0.15

1.1±0.06

UI8.3

27.4±0.3

8.3±.2

3.0±0.05

22.4±0.3

6.5±0.2

4.8±0.1

1.0±0.05

28.3±0.1

3.85±0.1

1.15±0.08

UI8.5

25.0±0.3

8.5±0.25

3.35±0.15

20.1±0.3

6.3±0.15

4.7±0.15

1.3±0.15

26.0±0.3

3.4±0.15

UI9.0

23.6±00.3

8.8±0.2

4.40±0.1

19.4±0.2

6.8±0.2

5.4±0.15

1.3±0.15

23.8±0.2

3.7±0.1

UI9.8A

23.75±0.3

8.8±0.15

3.65±0.08

19.2±0.2

7.3±0.15

5.7±0.15

1.3±0.15

24.3±0.3

4.4±0.15

UI9.8B

23.75±0.3

8.8±0.15

3.65±0.08

19.2±0.2

7.3±0.15

5.7±0.15

1.45±0.07

24.3±0.3

4.4±0.15

UI10

24.0±0.3

10.0±0.25

3.90±0.1

19.0±0.15

7.3±0.15

5.7±0.15

1.2±0.08

24.3±0.3

4.5±0.15

UI11.7

20.7±0.3

11.7±0.25

3.90±0.1

15.0±0.15

8.8±0.15

7.0±0.15

1.3±0.1

21.2±0.25

5.5±0.17

UI11.7-2

20.9±0.3

11.7±0.25

3.90±0.1

16.2±0.15

8.8±0.15

7.1±0.15

1.3±0.1

21.6±0.2

5.5±0.15

UI14.8

19.7±0.3

14.8±.25

4.60±0.1

15.6±0.25

11.4±0.25

7.0±0.15

1.8±0.05

19.9±0.25

5.45±0.25

UI15

19.7±0.3

15.0±0.25

3.65±0.08

14.25±0.2

12.2±0.15

9.0±0.15

1.75±0.05

19.7±0.2

5.55±0.25

TYPE

Effective parameter

AL（nH/N²）（AL±25%）

C₁

(mm^-1)

A_e

(mm²)

L_e

(mm)

V_e

(mm³)

Weight:g

MP4

M5P

M7P

M10P

UI7.7

10.34

40.24

3.89

156.53

0.84

20

UI8.3

9.33

53.60

5.19

589.00

1.55

250

UI8.5

6.37

46.85

7.35

344.34

1.94

315

UI9.0

6.23

45.63

7.20

340.5

2.15

320

UI9.8A

5.96

44.88

7.52

337.49

2.33

360

UI9.8B

5.96

44.88

7.52

337.49

2.25

360

UI10

5.08

49.10

10.50

561.00

2.70

350

UI11.7

4.83

44.50

10.00

437.00

2.35

420

UI11.7-2

4.04

40.82

10.08

411.46

2.35

420

UI14.8

2.52

45.60

15.53

505.00

3.54

500

UI15

4.60

42.50

10.50

585.00

2.64

560
