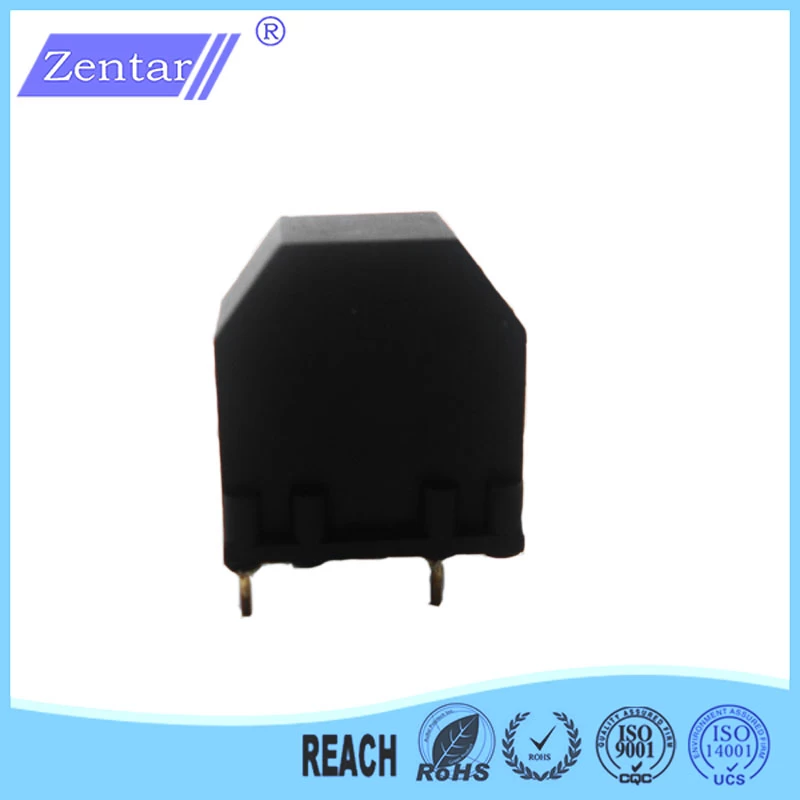

Miniature Precision current transformer PCT531

Model No.

Electrical Characteristics

Dimension(Unit: mm/inch)

Standard PN

Current Ratio

RL(Ω)

Accuracy Class

A

B

C

D

E

F

Pin

506

10A/5mA
（max10A）

10

0.5
1

5

17

9.5

20

12.5

11.5

0.8

PCT506N200

0.197

0.669

0.374

0.787

0.492

0.453

0.031

516

5A/5mA
（max10A）

10

0.5
1

7

17

7

19

2.5

13.8

0.8

PCT516N100

0.276

0.669

0.276

0.748

0.098

0.543

0.031

701

10A/5mA
（max60A）

10

0.2
0.5

23.5

7

11

24.75

15.2

19

1.0

PCT701N200

0.925

0.276

0.433

0.974

0.598

0.748

0.039

702

20A/10mA
（max80A）

10

0.2
0.5

26

9

17

28

15

19

1.0

PCT702N200

1.024

0.354

0.669

1.102

0.591

0.748

0.039

703

20A/10mA
（max150A）

20

0.1
0.2

37.2

13

14

38.6

25

32.5

1.0

PCT703N200

1.465

0.512

0.551

1.520

0.984

1.280

0.039

704

20A/10mA
（max60A）

20

0.1
0.2

8

24.2

11.8

25.4

15.2

-

0.8

PCT701N200

0.315

0.953

0.465

1.000

0.598

-

0.031

710

5A/2.5mA
（max25A）

10

0.1
0.2

24

8

11.8

25

15.25

10

0.8

PCT710N200

0.945

0.315

0.465

0.984

0.600

0.394

0.031

713

20A/10mA
（max180A）

10

0.5%
1%

9.5

24.8

7.5

26.8

15.25

12.4

□0.64

PCT713S200

0.374

0.976

0.295

1.055

0.600

0.488

0.025
