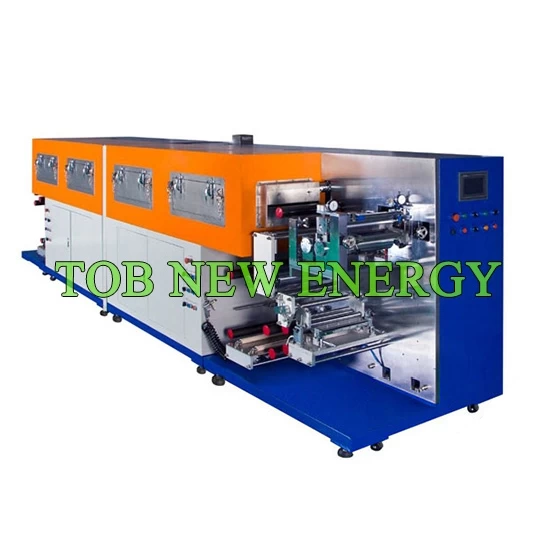

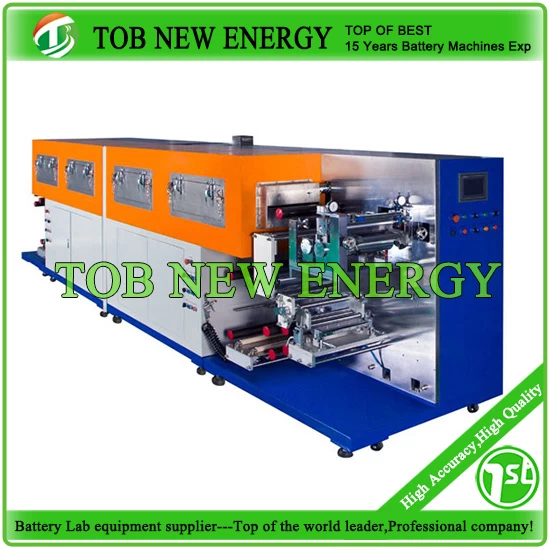

Small Multifunctional Coating Machine For Battery Electrode

 1.Base materials

Name

Corrosion aluminum foil

Copper foil

Width

50～320mm

50～320mm

Thickness

15～50um

6～20um

Areal density

27～135g/m2

53～178g/m2

 2.Coating methods

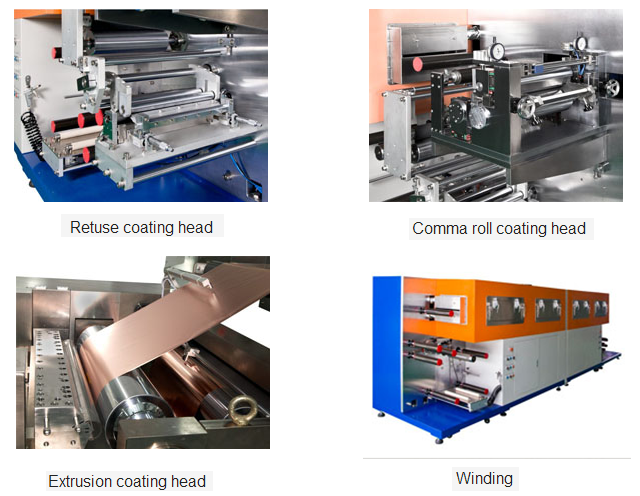

   1)Comma roll + microgravure coating

   2)Comma roll: Continuous & Intermittent, microgravure: Continuous, can be set on the touch screen

 3.Baking

  1) oven length: 4000mm, 2000mm / section

   2) airflow radiation belts and rollers

   3) electric heating

 4.Machine speed

 Max7.5m/min

 5.Coating speed

 1～7.5m/min(related to fluid state and the coating thickness )

 6.Coating process parameters

  1) continuous coating, the coating can be fixed length

   2) Min interval length: 5mm

   3) Max interval length: 250mm

   4) Head and tail thickness control:

       By controlling the specific point in time to achieve and rubber tire wheel base ratio

 7.Coating Precision

 ±1.5% (related to the fluid state)

 8.Tension range

 15 ~ 50N

 9.Rollers width

 350mm

 10.Roller diameter

 General, 50mm,

 11.Wind mouth Width

 350mm

 12. NMP recovery system

 Optional

 13.Matching demand

   1) Power distribution

 AC220V, 50 / 60HZ, Max20KW, grounding resistance ≤10Ω

   2) Machine size

 Machine size:L x W x H = 3.5*1.2*1.5M

   3) Compressed air

 Maximum pressure not less than 0.5MPa

   4) Exhaust emissions:

 Reserve at least 400 * 400mm

 Or 400mm diameter exhaust outlet four
